YRTS系列—詳情介紹
YRTS系列--簡介
YRTS高速轉臺軸承系列外形結構尺寸與YRT系列相同，但內部結構異于YRT系列，這就決定了YRTS轉臺軸承系列極限轉速較YRT轉臺軸承系列更高一些，摩擦力矩較YRT轉臺軸承系列低并且均勻，因此，對于需要相對較低摩擦但相對高速的場合，可選用該系列，例如由直驅電機所驅動的軸使用的軸承。
YRTS系列--用途
被廣泛應用于精密回轉臺立式磨床、分度頭、滾齒機、銑齒機工件軸等精密裝置。

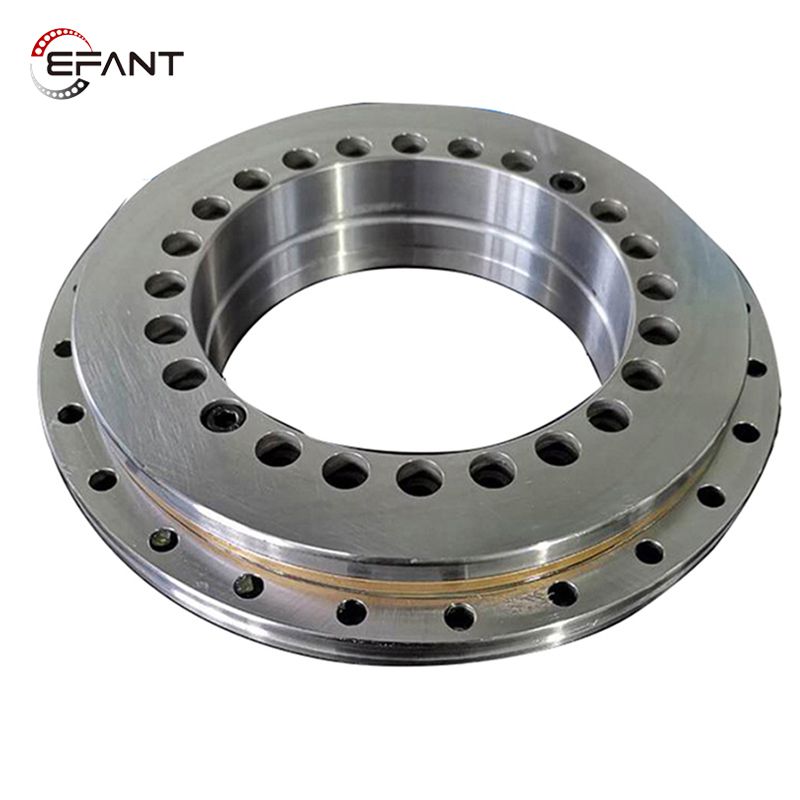

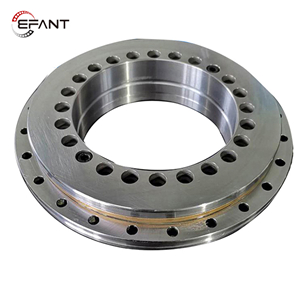

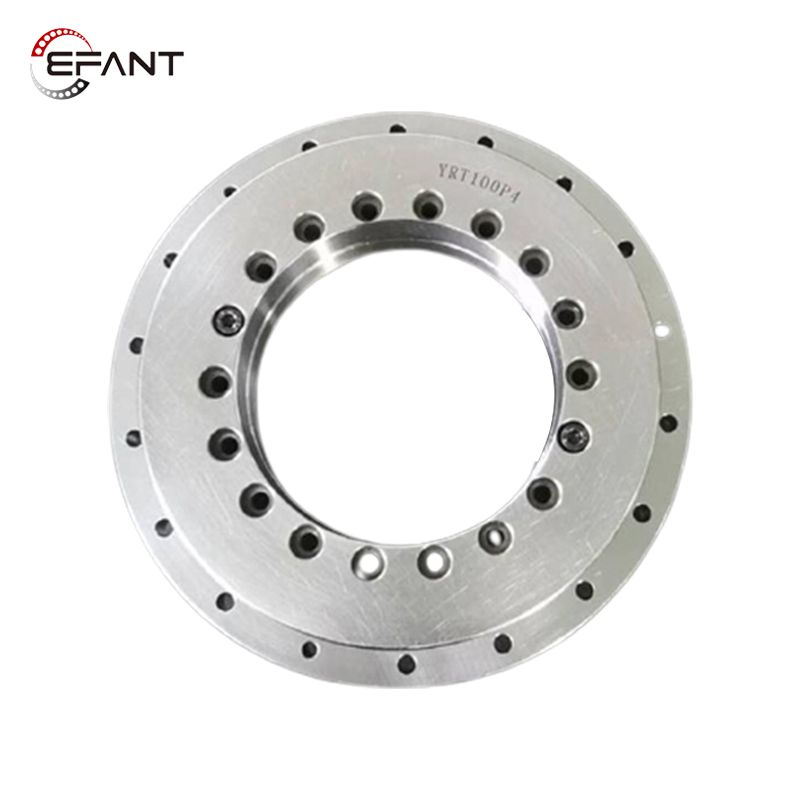

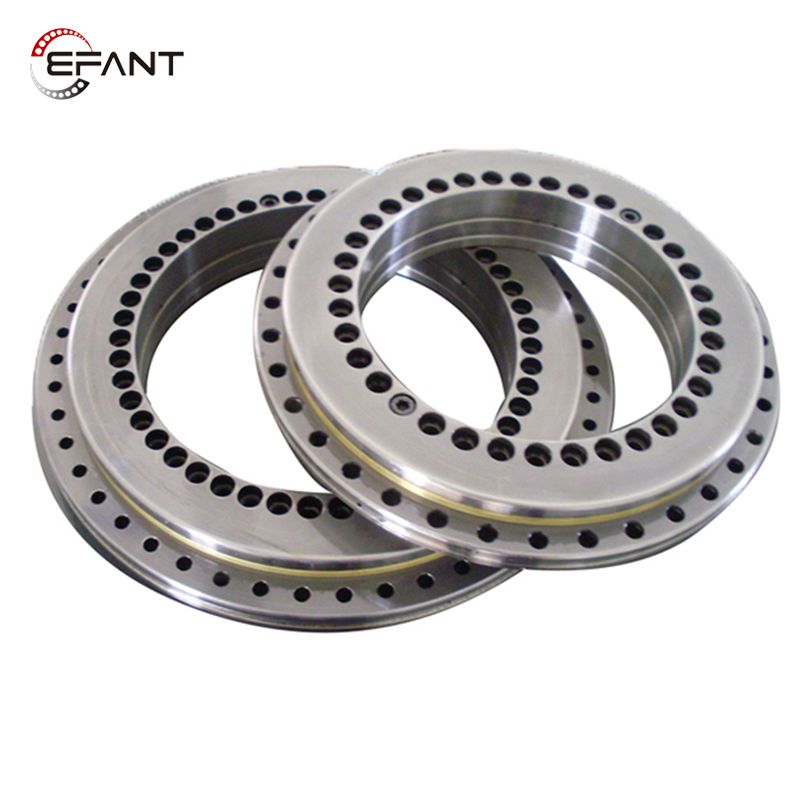

YRTS系列--圖片
YRTS系列--視頻
YRTS系列--參數表

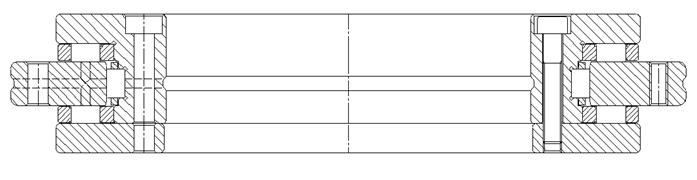

該系列軸承分為標準型號YRT和高速型號YRTS,高速型號區別于標準型號：高速型號的徑向部分的圓柱滾子之間有徑向保持器隔開，而標準型號的徑向部分的圓柱滾子之間沒有保持器隔開，處于滿裝狀態；因此高速型號的運動轉速高于標準型號，更適合對精度和轉速要求較高的工作場合，而標準型號更多應用于較高承載、較高轉速和較大剛性而轉速較低的工作場合。
| 型號 | 內徑 | 公差 | 外徑 | 公差 | 軸承高度 | 公差 | 高度1 | 普通公差 | 嚴格公差 | 高度2 | 嚴格公差 | 內圈外徑 | 外圈高度 | 內圈軸肩 | 外圈軸肩 | 重量 |
| d(mm) | δd(mm) | D(mm) | δD(mm) | H(mm) | δH(mm) | H1(mm) | δH1(mm) | δH10(mm) | H2(mm) | δH20(mm) | D1(mm) | C(mm) | ds(mm) | Dh(mm) | m(Kg) | |
| YRTS200 | 200 | 0/-0.015 | 300 | 0/-0.018 | 45 | ±0.35 | 30 | ±0.175 | ±0.06 | 15 | ±0.025 | 274 | 15 | 272 | 276 | 9.7 |
| YRTS260 | 260 | 0/-0.018 | 385 | 0/-0.020 | 55 | ±0.4 | 36.5 | ±0.2 | ±0.07 | 18.5 | ±0.025 | 345 | 18 | 343 | 347 | 18.3 |
| YRTS325 | 325 | 0/-0.023 | 450 | 0/-0.023 | 60 | ±0.4 | 40 | ±0.2 | ±0.07 | 20 | ±0.025 | 415 | 20 | 413 | 417 | 25 |
| YRTS395 | 395 | 0/-0.023 | 525 | 0/-0.028 | 65 | ±0.4 | 42.5 | ±0.2 | ±0.07 | 22.5 | ±0.025 | 486 | 20 | 484 | 488 | 33 |
| YRTS460 | 460 | 0/-0.023 | 600 | 0/-0.028 | 70 | ±0.45 | 46 | ±0.225 | ±0.08 | 24 | ±0.030 | 560 | 22 | 558 | 562 | 45 |
YRTS系列--安裝過程
1. 準備安裝工具，包括毛刷、清潔布、清洗液、游標卡尺、塞尺、加熱器或安裝工裝、力矩扳手、磁力表座、千分表等。
2. 利用毛刷、清潔布、清洗液對安裝零件和使用的工具進行清洗清潔。
3. 利用加熱器或者安裝工裝將軸承裝入軸上，然后將軸承裝入軸承座內，也可以根據具體結構設計情況來確定安裝順序。
4. 安裝過程中嚴禁使?jié)L動體受力，嚴禁安裝內圈時敲擊外圈，同樣嚴禁安裝外圈時敲擊內圈。
5. 利用游標卡尺和塞尺對安裝配合位置尺寸進行檢驗，重點保證軸肩深度尺寸正確。
6. 內圈端面螺釘和外圈端面螺釘?shù)臄Q緊方法：用力矩扳手分三次將固定螺釘擰緊，每次分別按照螺釘標準力矩的40%、70%和100%和“十字交叉法”順序逐步擰緊螺釘。
7. 內圈和軸安裝完成后或者外圈和軸承座安裝完成后，用磁力表座和千分表對安裝精度進行檢驗，一旦發現問題需要拆掉重新安裝。
對于設計有潤滑油孔的安裝結構要特別注意潤滑油孔位置的對應安裝。
潤滑
該系列軸承在沒有特殊要求的條件下在出廠時已經填充潤滑脂；如果客戶對潤滑脂有特殊要求，請?jiān)诠r條件表中說明；如果客戶采用油液潤滑的方式，也請?jiān)诠r條件表中說明，軸承在出廠時不填充潤滑脂，僅保留少量的防銹油。
軸承在出廠時內部填充的潤滑脂已經經過跑和，如果客戶長時間存放后再使用，請?jiān)谑褂们芭芎鸵欢螘r(shí)間，根據軸承的大小不同，我們推薦跑和20圈到50圈。
不同牌號的潤滑脂不得混用，防止發生反應而導致潤滑脂失效，該要求敬請留意。
軸承經過長時間運轉后潤滑脂會揮發、老化掉一部分，為了保證軸承處于良好的潤滑防護中，請及時補充同牌號的潤滑脂；根據實際應用工況條件不同，我們推薦的補充周期為六個月到十二個月。
