XU系列—詳情介紹
XU型--簡介
XU系列型號已進行了安裝孔的加工，就不需要固定法蘭和支撐座。
XU型--用途
XU系列軸承由于采用帶座的的體化內外環結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。

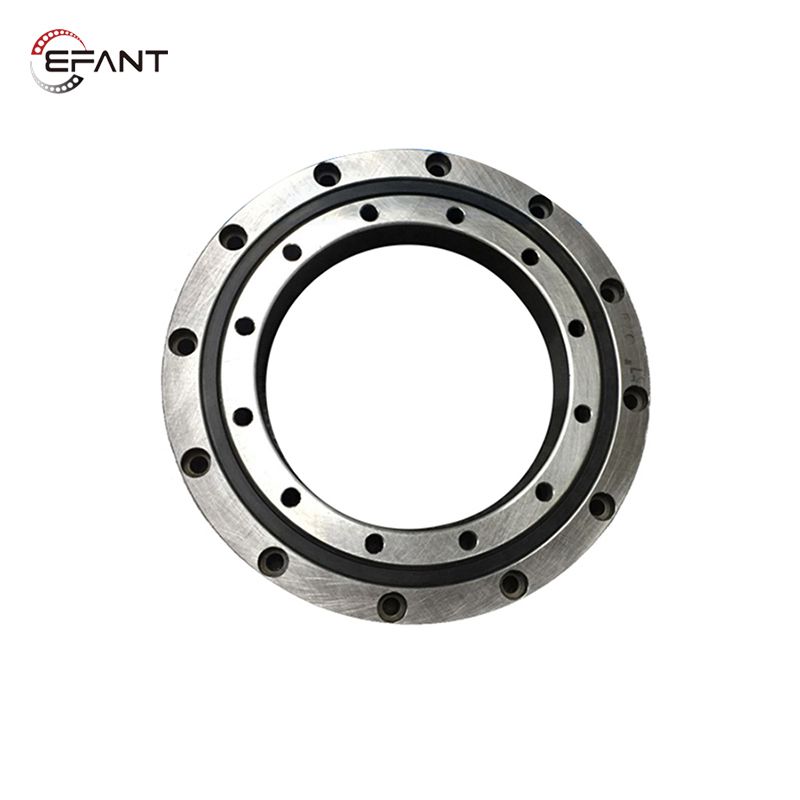

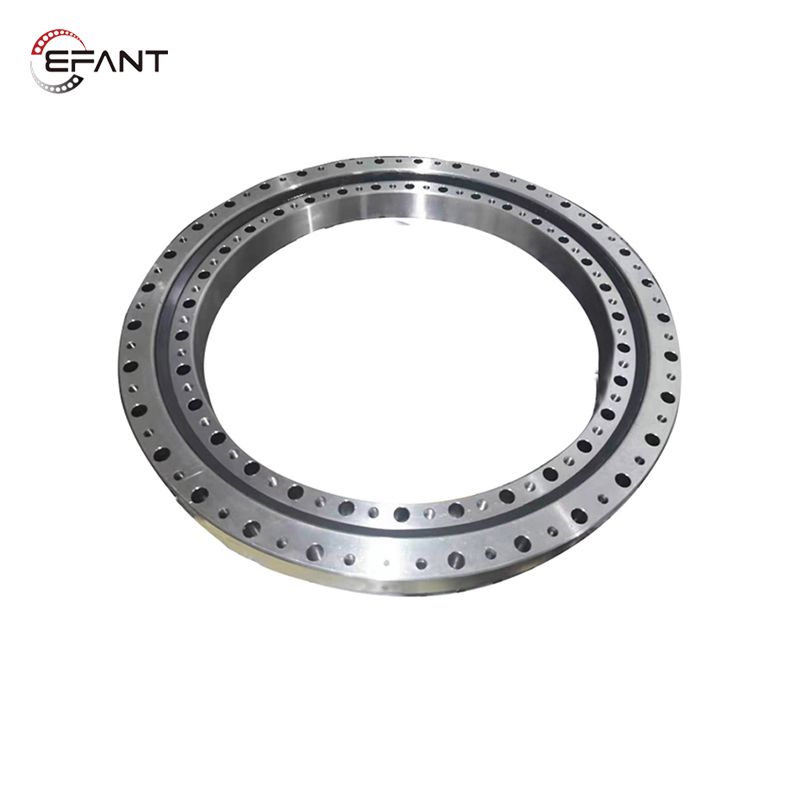

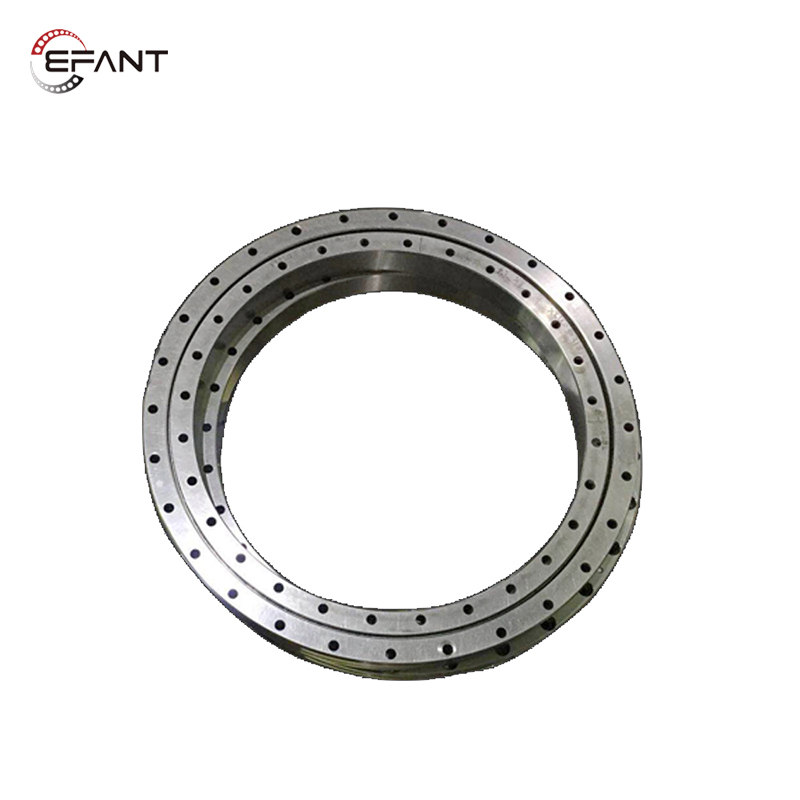

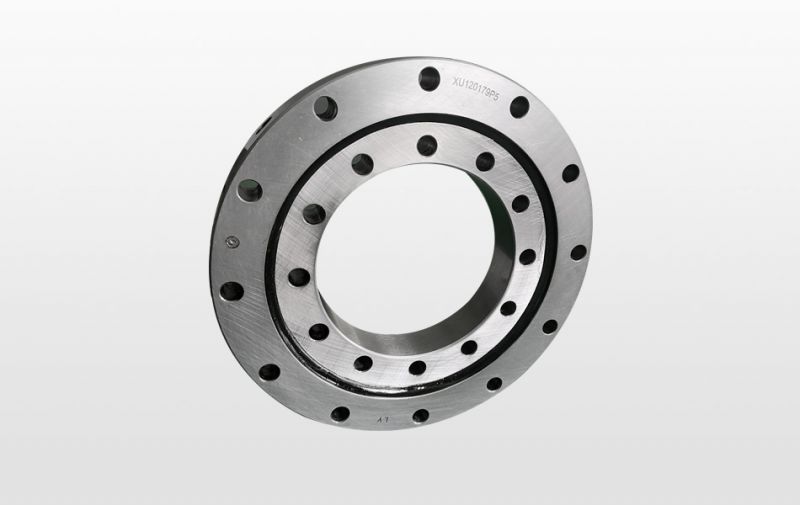

XU型--圖片
XU型--視頻
XU型--參數表

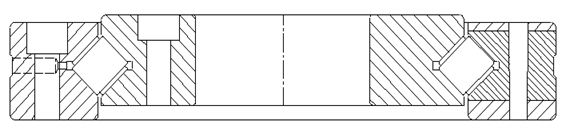

此型號的交叉圓柱滾子軸承內外圈均為整體結構，可以直接進行端面安裝
| 型號 | 內徑 | 公差 | 外徑 | 公差 | 內圈寬度 | 外圈寬度 | 裝配高 | 公差 | 節圓直徑 | 內圈安裝孔位置及大小 | 外圈安裝孔位置及大小 | 重量 | ||
| d（mm） | δd（mm） | D（mm） | δD（mm） | B（mm） | B1（mm） | H（mm） | δH（mm） | Dpw(mm) | PCD1（mm） | φ/M（mm） | PCD2（mm） | φ/M（mm） | m（Kg） | |
| XU050077 | 40 | 0/0.025 | 112 | 0/-0.040 | 22 | 21 | 22 | ±0.1 | 77 | 56 | 6-M8 | 97 | 6-φ7-φ11*6.4 | 1.4 |
| XU060094 | 57 | 0/0.025 | 140 | 0/-0.040 | 26 | 25 | 26 | ±0.1 | 94 | 70 | 6-M8 | 120 | 6-φ9-φ15*8 | 2.4 |
| XU060111 | 76.2 | 0/0.013 | 145.79 | 0/-0.120 | 13 | 15.87 | 15.87 | ±0.1 | 111 | 88.9 | 6-φ8 | 133.1 | 8-φ7-φ11*6.4 | 1.2 |
| XU080120 | 69 | 0/0.020 | 170 | 0/-0.040 | 30 | 29 | 30 | ±0.1 | 120 | 90 | 6-M8 | 148 | 6-φ9-φ15*8 | 4 |
| XU080149 | 101.6 | 0/0.013 | 196.85 | 0/-0.046 | 22.22 | 22.22 | 22.22 | ±0.1 | 149 | 115.8 | 16-φ7-φ11*6.4 | 177.8 | 16-φ7-φ11*6.4 | 3.6 |
| XU120179 | 124.5 | 0/0.025 | 234 | 0/-0.040 | 30 | 30 | 35 | ±0.1 | 179 | 144.5 | 12-φ11 | 214 | 12-φ11 | 7 |
| XU120179 | 126.5 | 232 | ||||||||||||
| XU120222 | 140 | 0/0.3 | 300 | 0/-0.2 | 30 | 30 | 36 | ±0.1 | 222 | 170 | 12-φ18 | 270 | 12-M6 | 12 |
| XU160260 | 191 | 0/0.072 | 329 | 0/-0.089 | 41 | 41 | 46 | ±0.1 | 260 | 215 | 20-φ14 | 305 | 20-φ14 | 16 |
| XU160260ZT | 193 | 327 | ||||||||||||
| XU080264 | 216 | 0/-0.026 | 311 | 0/-0.052 | 25.4 | 25.4 | 25.4 | ±0.1 | 264 | 231.8 | 12-φ9-φ15*9 | 295.3 | 12-φ9-φ15*9 | 6.9 |
| XU160405 | 336 | 0/0.089 | 474 | 0/-0.089 | 41 | 41 | 46 | ±0.1 | 405 | 360 | 30-φ14 | 450 | 30-φ14 | 25 |
| XU160405ZT | 338 | 472 | ||||||||||||
| XU080430 | 380 | 0/0.057 | 480 | 0/-0.2 | 26 | 26 | 26 | ±0.1 | 430 | 398 | 20-M10 | 462 | 20-φ9-φ15*9 | 12 |
| XU300515 | 384 | 0/0.089 | 646 | 0/-0.089 | 79 | 79 | 86 | ±0.1 | 515 | 432 | 18-φ26 | 598 | 18-φ26 | 115 |
| XU300515ZT | 386 | 644 | ||||||||||||
交叉滾子軸承--產品分類
RB型（外環分割、內環旋轉）
RB交叉滾子軸承是交叉圓柱滾子軸承的基本類型。內圈和外圈的尺寸小。其結構是將外環分開，而內圈是一體式設計，適用于需要高內環旋轉精度的零件部位。
RA型（外環分割、內環旋轉）
該系列型號是緊湊型，是將RB型內環和外環的厚度減小。適用于要求重量輕且設計緊湊的零件部位，例如機器人和機械手的旋轉零件部位。
RU型（內、外環一體）
由于該系列已進行了裝置孔的加工，因此無需固定法蘭和支撐座。另外，由于是一體的內外環結構（帶座），該裝置幾乎對性能沒有影響，因此可以獲得穩定的旋轉精度和扭矩?？捎糜谕猸h(huán)和內環旋轉。
CRBH型（內外環一體）
CRBH系列型號內、外環都是一體結構，用于外環和內環旋轉。
RW雙列型（內外圈一體型）
此型號是雙列滾道結構的交叉圓柱滾子結構，內外圈為整體結構，單列滾子單向排列不交叉，兩列圓柱滾子90°交叉佩列在兩個90°V型滾道內，內外圈端面上設計有安裝孔，方便端面安裝的結構設計。
SX型（外圈分割型）
SX系列型號結構與RB系列類似，外環是兩分割的結構，通過三個彈簧卡環連接，內環一體設計，適用于要求內環旋轉精度高的地方。
XU和XSU型（內、外環體型）
此兩型號的交叉圓柱滾子軸承內外圈均為整體結構，可以直接進行端面安裝。
RE型（內環分割、外環旋轉）
該系列是從RB型的設計概念衍生而來的新型，其主要尺寸與RB型相同。其結構是：內環為分割式，外環為一體式設計，適用于要求外環旋轉精度高的零件部位。
