RW系列—詳情介紹
RW系列--簡介
RW系列雙列角接觸滾子軸承，為內外圈一體型回轉支承，具有高剛性、高回轉精度的特點，內外圈帶有安裝孔，安裝方便。
RW系列--用途
RW系列雙列角接觸滾子軸承是雙列滾道結構的交叉圓柱滾子結構，內外圈為整體結構，單列滾子單向排列不交叉，兩列圓柱滾子90°交叉佩列在兩個90°V型滾道內，內外圈端面上設計有安裝孔，方便端面安裝的結構設計，該產品為內外圈一體型回轉支承，具有高剛性、高回轉精度的特點，內外圈帶有安裝孔，安裝方便。相比較RU系列交叉滾子軸承，RW系列具有更高的剛性、承載能力及更低的扭矩。

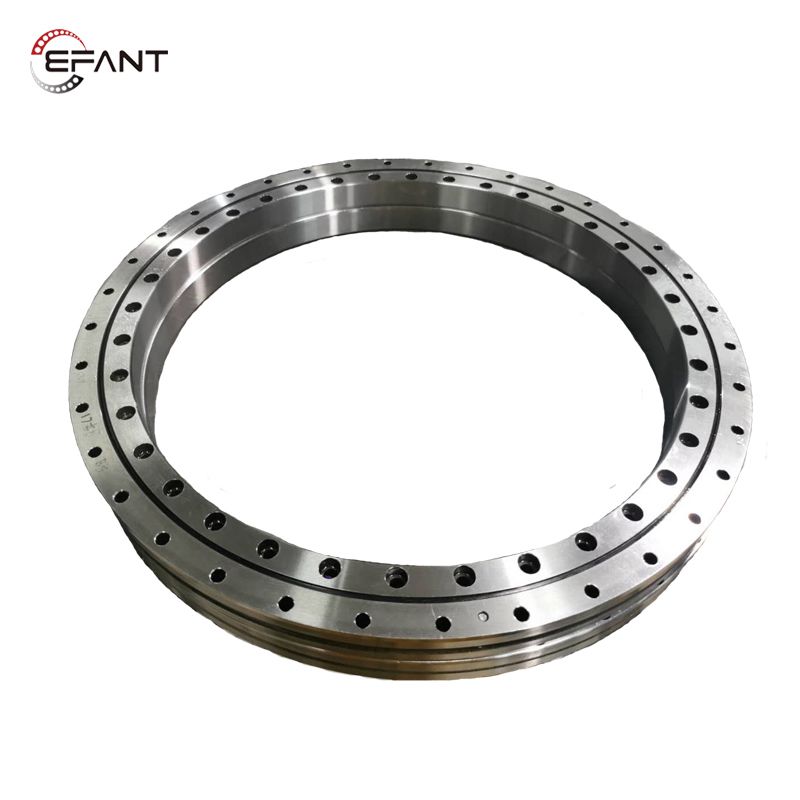

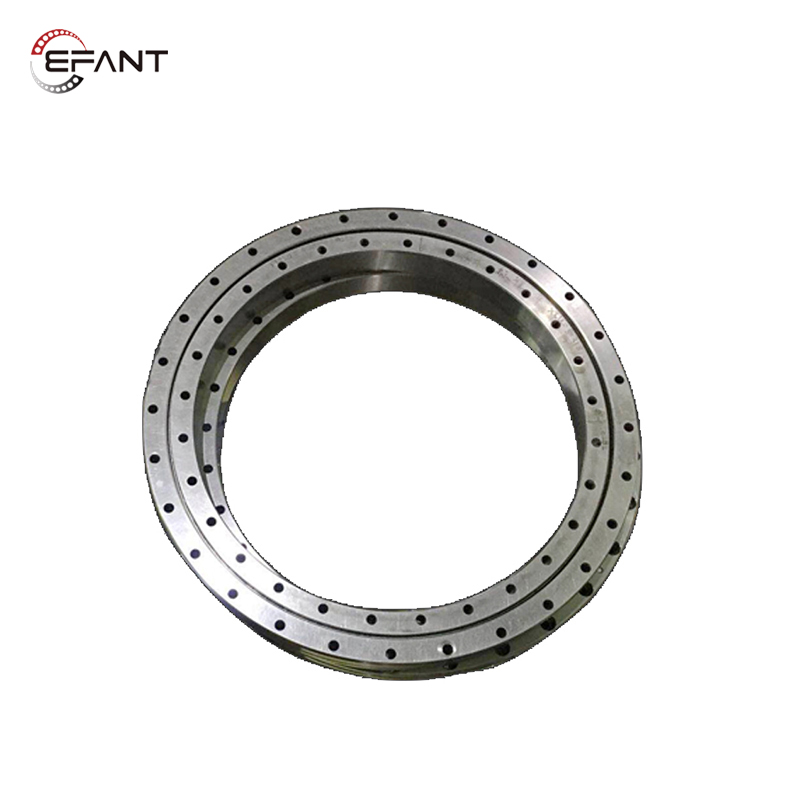

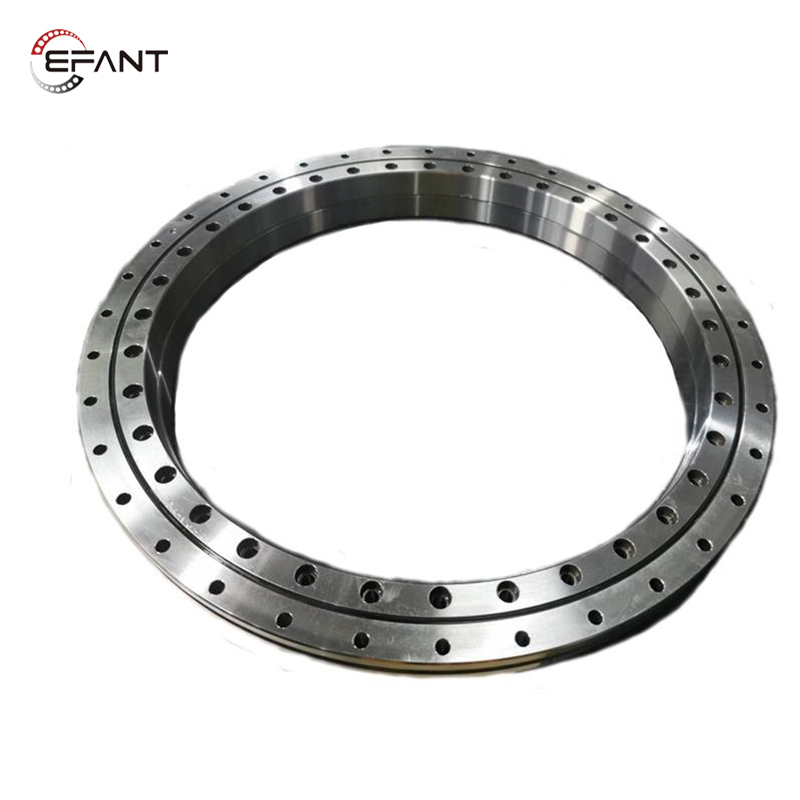

RW系列--圖片
RW系列--視頻
RW系列--參數表

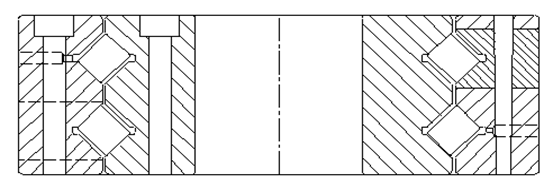

此型號是雙列滾道結構的交叉圓柱滾子結構，內外圈為整體結構，單列滾子單向排列不交叉，兩列圓柱滾子90°交叉佩列在兩個90°V型滾道內，內外圈端面上設計有安裝孔，方便端面安裝的結構設計。
| 型號 | 內徑 | 公差 | 外徑 | 公差 | 內外圈寬度 | 公差 | 節圓直徑 | 內圈軸肩 | 外圈軸肩 | 內圈安裝孔位置及大小 | 外圈安裝孔位置及大小 | 重量 | ||
| d（mm） | δd（mm） | D（mm） | δD（mm） | B（mm） | δB（mm） | Dpw（mm） | ds（mm） | Dh（mm） | PCD1（mm） | φ/M（mm） | PCD2（mm） | φ/M（mm） | m（Kg） | |
| RW145 | 100 | 0/-0.020 | 185 | 0/-0.030 | 20 | 0/-0.075 | 142.5 | 136.5 | 148.5 | 115 | 12-5.6-10*5.5 | 170 | 12-5.6-10*5.5 | 1.3 |
| RW164 | 120 | 0/-0.20 | 210 | 0/-0.030 | 30 | 0/-0.075 | 165 | 156 | 174 | 138 | 12-7-11*6.5 | 192 | 12-7-11*6.5 | 2.3 |
| RW195 | 150 | 0/-0.025 | 240 | 0/-0.030 | 30 | 0/-0.100 | 195 | 186 | 204 | 168 | 16-7-11*6.5 | 222 | 12-7-11*6.5 | 2.7 |
| RW230 | 180 | 0/-0.025 | 280 | 0/-0.035 | 40 | 0/-0.100 | 230 | 218 | 242 | 200 | 18-7-11*6.5 | 260 | 18-7-11*6.5 | 4.7 |
| RW250 | 200 | 0/-0.030 | 300 | 0/-0.035 | 40 | 0/-0.100 | 250 | 238 | 262 | 220 | 20-7-11*6.5 | 280 | 20-7-11*6.5 | 5.1 |
| RW323 | 260 | 0/-0.035 | 385 | 0/-0.040 | 50 | 0/-0.120 | 322.5 | 307.5 | 337.5 | 282 | 24-9.3-15*9 | 363 | 24-9.3-15*9 | 10.3 |
| RW388 | 325 | 0/-0.040 | 450 | 0/-0.045 | 50 | 0/-0.150 | 387.5 | 372.5 | 402.5 | 347 | 30-9.3-15*9 | 428 | 30-9.3-15*9 | 12.4 |
| RW463 | 395 | 0/-0.040 | 525 | 0/-0.050 | 50 | 0/-0.150 | 460 | 445 | 475 | 418 | 36-10-15*9 | 502 | 36-10-15*9 | 15.3 |
| RW530 | 460 | 0/-0.045 | 600 | 0/-0.050 | 50 | 0/-0.150 | 530 | 515 | 545 | 486 | 40-10-15*9 | 574 | 40-10-15*9 | 18.9 |
| RW665 | 580 | 0/-0.050 | 750 | 0/-0.075 | 60 | 0/-0.150 | 665 | 647 | 683 | 610 | 32-12-18*11 | 720 | 32-12-18*11 | 34.6 |
| RW760 | 650 | 0/-0.075 | 870 | 0/-0.100 | 60 | 0/-0.150 | 760 | 742 | 778 | 690 | 32-14-20*13 | 830 | 32-14-20*13 | 51.1 |
交叉滾子軸承--產品分類
RB型（外環分割、內環旋轉）
RB交叉滾子軸承是交叉圓柱滾子軸承的基本類型。內圈和外圈的尺寸小。其結構是將外環分開，而內圈是一體式設計，適用于需要高內環旋轉精度的零件部位。
RA型（外環分割、內環旋轉）
該系列型號是緊湊型，是將RB型內環和外環的厚度減小。適用于要求重量輕且設計緊湊的零件部位，例如機器人和機械手的旋轉零件部位。
RU型（內、外環一體）
由于該系列已進行了裝置孔的加工，因此無需固定法蘭和支撐座。另外，由于是一體的內外環結構（帶座），該裝置幾乎對性能沒有影響，因此可以獲得穩定的旋轉精度和扭矩。可用于外環和內環旋轉。
CRBH型（內外環一體）
CRBH系列型號內、外環都是一體結構，用于外環和內環旋轉。
RW雙列型（內外圈一體型）
此型號是雙列滾道結構的交叉圓柱滾子結構，內外圈為整體結構，單列滾子單向排列不交叉，兩列圓柱滾子90°交叉佩列在兩個90°V型滾道內，內外圈端面上設計有安裝孔，方便端面安裝的結構設計。
SX型（外圈分割型）
SX系列型號結構與RB系列類似，外環是兩分割的結構，通過三個彈簧卡環連接，內環一體設計，適用于要求內環旋轉精度高的地方。
XU和XSU型（內、外環體型）
此兩型號的交叉圓柱滾子軸承內外圈均為整體結構，可以直接進行端面安裝。
RE型（內環分割、外環旋轉）
該系列是從RB型的設計概念衍生而來的新型，其主要尺寸與RB型相同。其結構是：內環為分割式，外環為一體式設計，適用于要求外環旋轉精度高的零件部位。
