RU系列

專注研發制造精密交叉滾子軸承和轉臺軸承以及各種非標軸承

Focus on R & D and manufacture of precision cross roller bearings and turntable bearings as well as a variety of non-standard bearings

咨詢訂購

全國統一服務熱線： 137-2160-5765

RU系列—詳情介紹

RU型--簡介

RU系列型號由于已進行了安裝孔的加工，就不需要固定法蘭和支撐座。另外，由于采用采用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響。

RU型--用途

RU系列高剛性交叉滾子軸承由于內外環都采用整體結構，具有高剛性，并且帶有安裝孔，安裝時不需要固定法蘭和軸承座，很大程度簡化安裝程序，并且不影響安裝精度，具有較高的旋轉精度和較大的扭矩，同時也能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉的場合。所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。

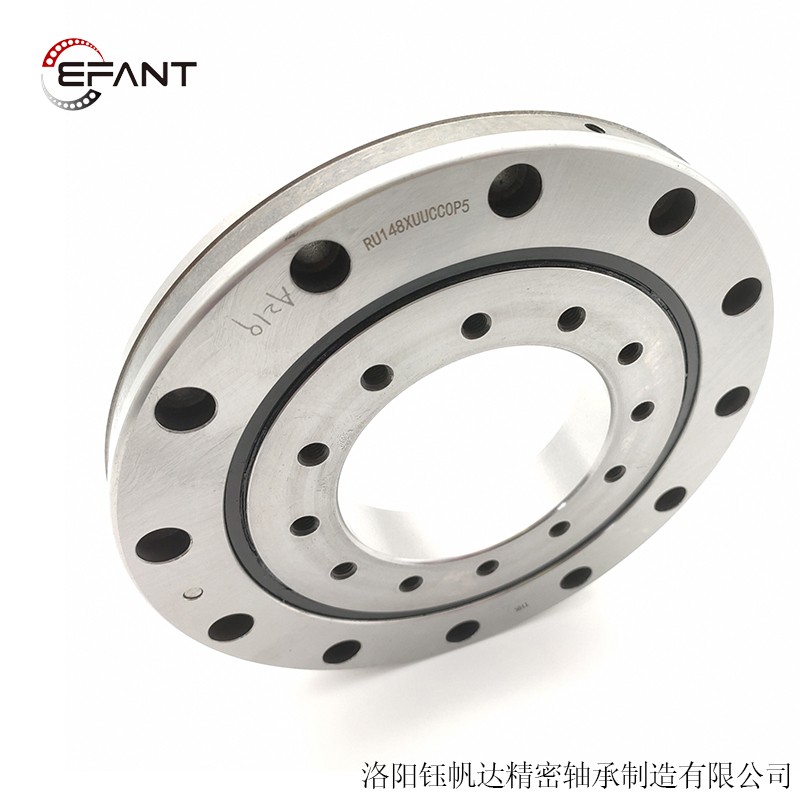

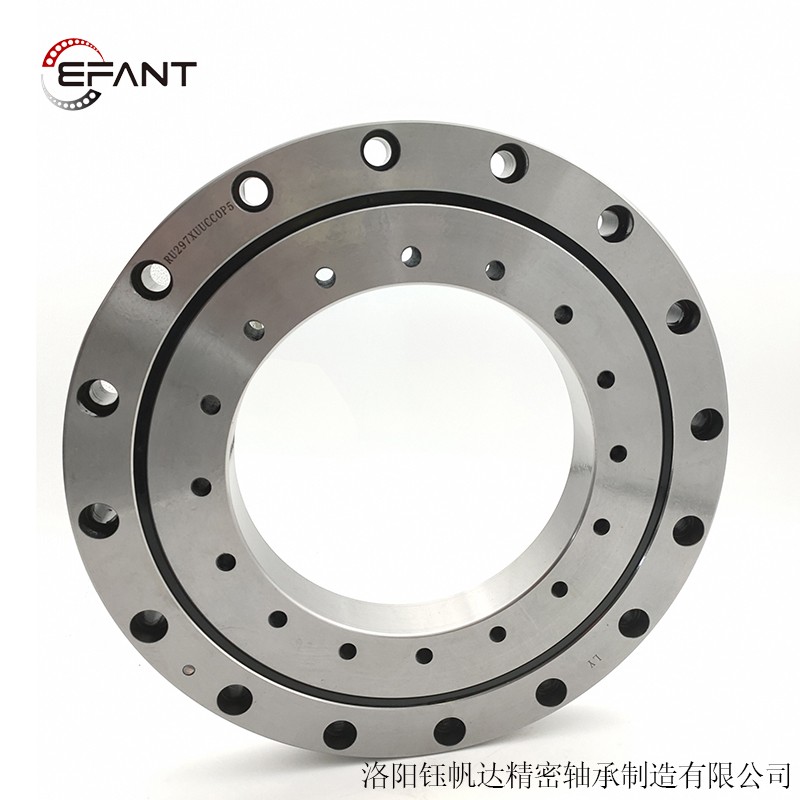

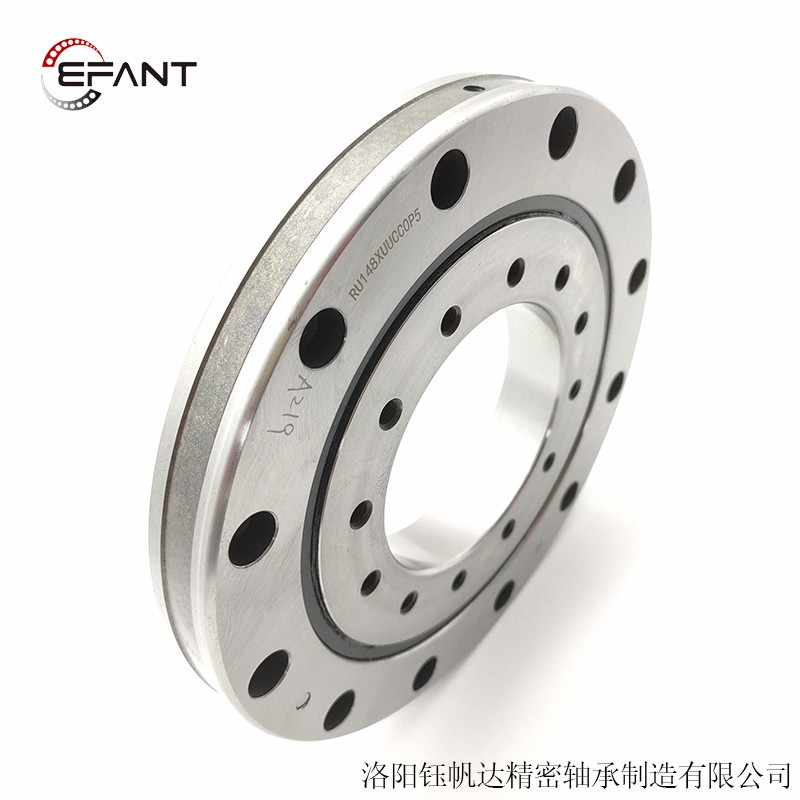

RU型--圖片

RU型--視頻

RU型--參數表

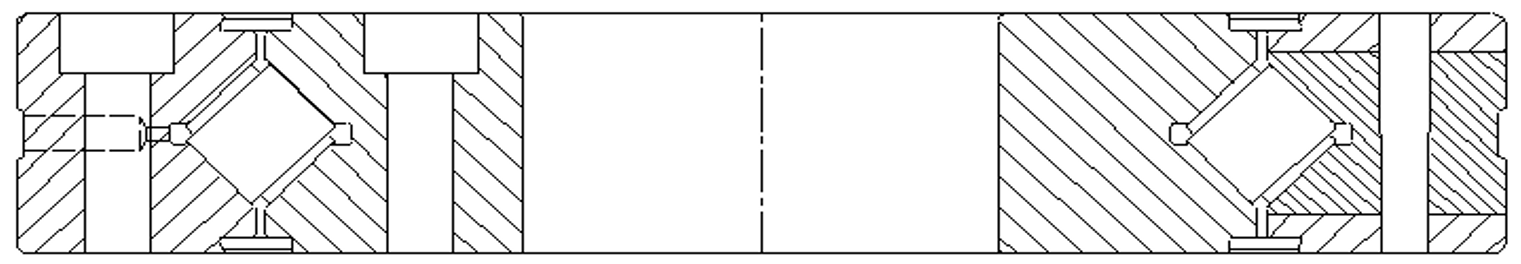

此型號是內外圈整體結構，相對于ERBH型號來說在端面設計有安裝孔，方便端面安裝的結構設計應用，就是不要軸或者軸承座也可以安裝使用。

型號	內徑	公差	外徑	公差	內外圈寬度	公差	節圓直徑	內圈軸肩	外圈軸肩	內圈安裝孔位置及大小		外圈安裝孔位置及大小		重量
	d（mm）	δd（mm）	D（mm）	δD（mm）	B（mm）	δB（mm）	Dpw（mm）	ds（mm）	Dh（mm）	PCD1（mm）	φ/M（mm）	PCD2（mm）	φ/M（mm）	m（Kg）
RU42	20	0/-0.006	70	0/-0.009	12	0/-0.075	41.5	37	47	28	6-M3	57	6-3.4-6.5*3.3	0.29
RU66	35	0/-0.008	95	0/-0.010	15	0/-0.075	66	59	74	45	8-M4	83	8-4.5-8*4.4	0.62
RU85	55	0/-0.009	120	0/-0.010	15	0/-0.075	85	79	93	65	8-M5	105	8-5.5-9.5-5.4	1
RU124G/RU124	80	0/-0.009	165	0/-0.013	22	0/-0.075	124	114	134	97	10-5.5-9.5*5.4	148	10-5.5-9.5*5.4	2.6
RU124X											10-M5			2.6
RU148G/RU148	90	0/-0.010	210	0/-0.015	25	0/-0.075	147.5	133	162	112	12-9-14*8.6	187	12-9-14*8.6	4.9
RU148X											12-M8			4.9
RU178G/RU178	115	0/-0.010	240	0/-0.015	28	0/-0.100	178	161	195	139	12-9-14*8.6	217	12-9-14*8.6	6.8
RU178X											12-M8			6.8
RU228G/RU228	160	0/-0.013	295	0/-0.018	35	0/-0.100	227.5	208	246	184	12-11-17.5*10.8	270	12-11-17.5*10.8	11.4
RU228X											12-M10			11.4
RU297G/RU297	210	0/-0.015	380	0/0.-020	40	0/-0.100	297.3	272	320	240	16-14-20*13	350	16-14-20*13	21.3
RU297X				0/-0.020							16-M12			21.3
RU445G/RU445	350	0/-0.018	540	0/-0.028	45	0/-0.100	445.4	417	473	385	24-14-20*13	505	24-14-20*13	35.4
RU445X											24-M12			35.4

交叉滾子軸承--產品分類

RB型（外環分割、內環旋轉）

RB交叉滾子軸承是交叉圓柱滾子軸承的基本類型。內圈和外圈的尺寸小。其結構是將外環分開，而內圈是一體式設計，適用于需要高內環旋轉精度的零件部位。

RA型（外環分割、內環旋轉）
該系列型號是緊湊型，是將RB型內環和外環的厚度減小。適用于要求重量輕且設計緊湊的零件部位，例如機器人和機械手的旋轉零件部位。

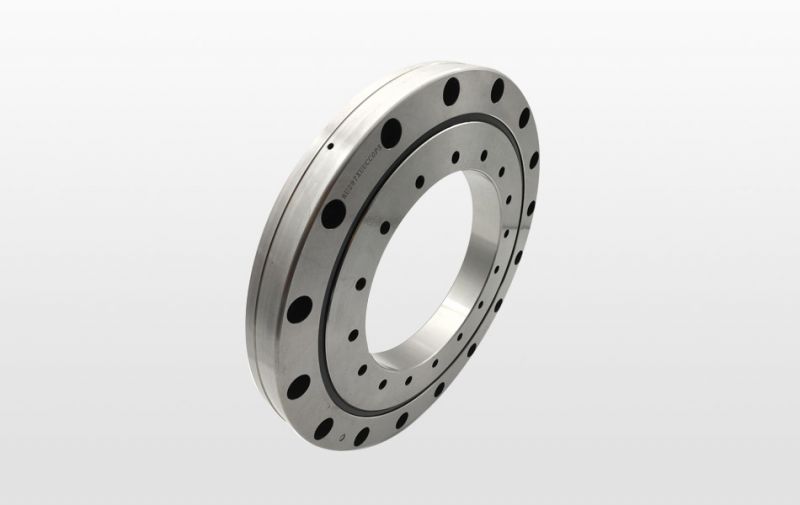

RU型（內、外環一體）
由于該系列已進行了裝置孔的加工，因此無需固定法蘭和支撐座。另外，由于是一體的內外環結構（帶座），該裝置幾乎對性能沒有影響，因此可以獲得穩定的旋轉精度和扭矩。可用于外環和內環旋轉。
　　CRBH型（內外環一體）
CRBH系列型號內、外環都是一體結構，用于外環和內環旋轉。

RW雙列型（內外圈一體型）

此型號是雙列滾道結構的交叉圓柱滾子結構，內外圈為整體結構，單列滾子單向排列不交叉，兩列圓柱滾子90°交叉佩列在兩個90°V型滾道內，內外圈端面上設計有安裝孔，方便端面安裝的結構設計。

SX型（外圈分割型）

SX系列型號結構與RB系列類似，外環是兩分割的結構，通過三個彈簧卡環連接，內環一體設計，適用于要求內環旋轉精度高的地方。

XU和XSU型（內、外環體型）

此兩型號的交叉圓柱滾子軸承內外圈均為整體結構，可以直接進行端面安裝。

RE型（內環分割、外環旋轉）
該系列是從RB型的設計概念衍生而來的新型，其主要尺寸與RB型相同。其結構是：內環為分割式，外環為一體式設計，適用于要求外環旋轉精度高的零件部位。
